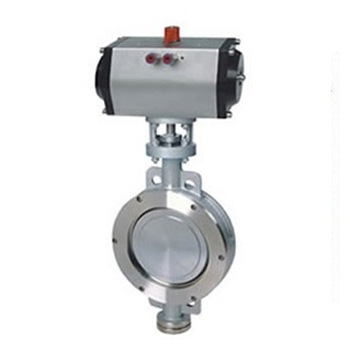

气动三偏心蝶阀由活塞式气动执行机构及三偏心金属密封阀体组成，其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。气动三偏心蝶阀可外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三偏心蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，属长寿命、节能型蝶阀。气动三偏心蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
气动三偏心蝶阀 主要特点
1、本阀采用三偏心密封结构，阀座与蝶板磨损小。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大口径蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大口径蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
气动三偏心蝶阀 主要技术参数
阀体
阀体形式 | 直通铸造蝶阀 |
公称通径 | DN50～1000mm |
公称压力 | PN1.0、1.6、2.5MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰式、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
阀板形式 | 垂直板式(蝶形) |
流量特性 | 调节型(近似等百分比)、开关型(线性) |
执行机构
执行器型号 | GT系列、ST系列、AT系列、AW系列单双作用气动执行器 |
供气压力 | 400～700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
气动三偏心蝶阀 主要零件材料
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |  法兰式 | |
2 | 下轴套 | 铜合金、304、316 | ||
3 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
4 | 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 | ||
5 | 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
6 | 固定销 | 25、35、45 | ||
7、8 | 上、下阀轴 | 2Cr13、304、316、316L | ||
9 | 上轴套 | 铜合金、304、316 | ||
10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
11、12 | 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
气动三偏心蝶阀 主要性能指标
回差 | 带定位器：小于全行程的2% |
基本误差 | 带定位器：小于全行程的±2% |
泄露量l/h | 符合ANSI B16.104 IV级标准 |
可调范围R | 50：1 |
气动三偏心蝶阀 主要性能规范
公称通径DN(mm) | 50-1800 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
低压气密试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||
气动三偏心蝶阀 主要外形尺寸
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
H1 | 根据所配执行机构而定 | |||||||||||||||||
A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
