      200X减压稳压阀 结构特点和用处
      200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
      本产品利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
      本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

      200X减压稳压阀 工作原理
      当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
      当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。
      调节导阀弹簧即可设定出口压力。
      200X减压稳压阀 主要技术参数
      公称压力
      (MPa)
      壳体试验压力
      (MPa)
      密封试验压力
      (MPa)
      ***高进口压力
      (MPa)
      出口可调压力
      (MPa)
      适用介质
      介质温度
      (℃)
      1.0
      1.5
      1.1
      1.0
      0.09-0.8
      0-80
      1.6
      2.4
      1.76
      1.6
      0.10-1.2
      2.5
      3.75
      2.75
      2.5
      0.15-1.6
      200X减压稳压阀 主要零件材料
      零件名称
      零件材料
      阀体、阀盖
      WCB
      阀座、阀盘
      铜合金
      密封圈 O型圈
      丁腈橡胶
      阀杆
      2Cr13
      弹簧
      50CrVA
      针型阀
      铜合金
      球阀
      铜合金
      浮球阀
      铜合金
      微型过滤器
      不锈钢

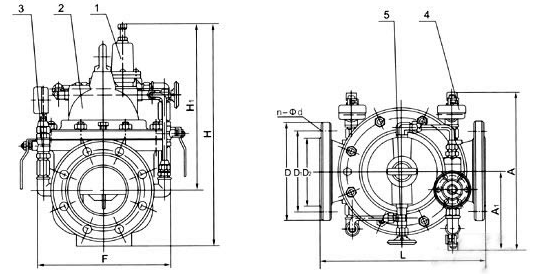

      200X减压稳压阀 连接尺寸
      DN
      L
      A
      A1
      H
      H1
      F
      D mm
      D1 mm
      D2 mm
      n-Φd
      mm
      mm
      mm
      mm
      mm
      mm
      PN1.0
      PN1.6
      PN2.5
      PN1.0
      PN1.6
      PN2.5
      PN1.0
      PN1.6
      PN2.5
      PN1.0
      PN1.6
      PN2.5
      20
      180
      292
      136
      342
      247
      116
      105
      105
      105
      75
      75
      75
      58
      58
      56
      4-13.5
      4-13.5
      4-14
      25
      180
      292
      136
      342
      247
      116
      115
      115
      115
      85
      85
      85
      68
      68
      65
      4-13.5
      4-13.5
      4-14
      32
      180
      292
      136
      342
      247
      116
      140
      140
      140
      100
      100
      100
      78
      78
      76
      4-17.5
      4-17.5
      4-18
      40
      240
      330
      155
      395
      278
      170
      150
      150
      150
      110
      110
      110
      88
      88
      84
      4-17.5
      4-17.5
      4-18
      50
      240
      330
      155
      395
      278
      170
      165
      165
      165
      125
      125
      125
      102
      102
      99
      4-17.5
      4-17.5
      4-18
      65
      250
      350
      165
      405
      298
      180
      185
      185
      185
      145
      145
      145
      122
      122
      118
      4-17.5
      4-17.5
      8-18
      80
      285
      365
      175
      430
      313
      210
      200
      200
      200
      160
      160
      160
      133
      133
      132
      8-17.5
      8-17.5
      8-18
      100
      360
      410
      195
      510
      350
      275
      220
      220
      235
      180
      180
      190
      158
      158
      156
      8-17.5
      8-17.5
      8-22
      125
      400
      455
      220
      560
      365
      310
      250
      250
      270
      210
      210
      220
      184
      184
      184
      8-17.5
      8-17.5
      8-26
      150
      455
      475
      230
      585
      420
      355
      285
      285
      300
      240
      240
      250
      212
      212
      211
      8-22
      8-22
      8-26
      200
      585
      530
      255
      675
      450
      460
      340
      340
      360
      295
      295
      310
      268
      268
      274
      8-22
      12-22
      12-26
      250
      650
      623
      300
      730
      470
      500
      395
      405
      425
      350
      355
      370
      320
      320
      330
      12-22
      12-26
      12-30
      300
      800
      700
      340
      760
      490
      580
      445
      460
      485
      400
      410
      430
      370
      370
      389
      12-22
      12-26
      16-30
      350
      860
      840
      415
      840
      526
      640
      505
      520
      555
      460
      470
      490
      430
      430
      448
      16-22
      16-26
      16-33
      400
      960
      880
      430
      910
      570
      715
      565
      580
      620
      515
      525
      550
      482
      482
      503
      16-26
      16-30
      16-36
      450
      1075
      930
      460
      1030
      610
      780
      615
      640
      670
      565
      585
      600
      532
      550
      548
      20-26
      20-30
      20-36
      500
      1075
      980
      490
      1135
      665
      830
      670
      715
      760
      620
      650
      660
      585
      585
      609
      20-26
      20-33
      20-36
      600
      1230
      1060
      530
      1270
      725
      920
      780
      840
      845
      725
      770
      770
      685
      685
      720
      20-30
      20-36
      20-39
      700
      1650
      1130
      560
      1460
      865
      980
      895
      910
      960
      840
      840
      875
      800
      800
      820
      24-30
      24-36
      24-42
      800
      1750
      1230
      610
      1640
      975
      1050
      1015
      1025
      1085
      950
      950
      990
      905
      905
      928
      24-33
      24-39
      24-48

      200X减压稳压阀 安装示意图
